Caterpillar-Zylinderköpfe: Typen, Anwendungen und wie Sie den richtigen auswählen

Ein Caterpillar-Zylinderkopf ist kein Teil, der allein nach seinem Aussehen ausgewählt werden sollte. Zwei Köpfe können nahezu identisch aussehen, sich jedoch in Ventilanordnung, Einspritzdüsenkonfiguration, Kühlwasserkreisläufen, Gussdetails oder dem unterstützten Motor-Seriennummernbereich unterscheiden. Eine Bestellung allein nach Motormodell kann daher zu kostspieligen Passproblemen führen.

Diese Anleitung erläutert die wichtigsten verfügbaren Zylinderkopfvarianten für Caterpillar-Dieselmotoren, die Informationen, die Käufer vor der Anfrage eines Angebots bereitstellen sollten, sowie die Warnsignale, die auf einen beschädigten Zylinderkopf hindeuten können. Sie richtet sich an Reparaturwerkstätten, Gerätebesitzer, Distributoren und Einkaufsteams, die Ersatzteile beschaffen. Teile für Motoren mit Raupen .

Was macht ein Caterpillar-Zylinderkopf?

Der Zylinderkopf verschließt die obere Seite des Motorblocks und bildet einen Teil der Verbrennungskammer. Je nach Motorkonstruktion enthält er außerdem Ventile, Ventilsitze, Führungsbuchsen, Ventilfedern, komponentenbezogene Einspritzventile, Ein- und Auslasskanäle sowie Kühlkanäle.

Da der Zylinderkopf hohen Verbrennungsdrücken sowie wiederholten Erwärmungs- und Abkühlungszyklen ausgesetzt ist, sind die richtige Werkstoffauswahl, die Fertigungsgenauigkeit, die Oberflächenebenheit und die korrekte Montagepraxis entscheidend. Ein dimensionell ungenauer oder falsch montierter Zylinderkopf kann zu Kompressionsverlust, Kühlmittelaustritt, unregelmäßiger Verbrennung oder vorzeitigem Versagen der Dichtung führen.

Der Zylinderkopf muss zudem mit den umgebenden Komponenten kompatibel sein. Die Kopfdichtung, Ventile, Einspritzventile, Kipphebelkomponenten, Sammler und Verbindungselemente müssen auf die jeweilige Motorvariante abgestimmt sein. Daher kann ein Lieferant mehr Informationen benötigen als lediglich „CAT 3126“ oder „CAT 3306“.

Haupttypen von Caterpillar-Zylinderköpfen

1. Unbearbeiteter Zylinderkopf

Ein bloßer Zylinderkopf wird im Allgemeinen ohne die vollständige Ventilsteuerung und die zugehörigen montierten Komponenten geliefert. Er kann geeignet sein, wenn eine Werkstatt planmäßig noch verwendbare Teile vom ursprünglichen Kopf wiederverwendet oder Komponenten gemäß eigenen Überholungsspezifikationen einbaut.

Bevor Sie einen bloßen Zylinderkopf kaufen, klären Sie genau ab, was im Lieferumfang enthalten ist. Die Bedeutung von „bloß“ kann je nach Lieferant variieren. Erkundigen Sie sich, ob bereits Ventilsitze, Ventilführungen, Stopfen und andere eingebaute Teile vorhanden sind.

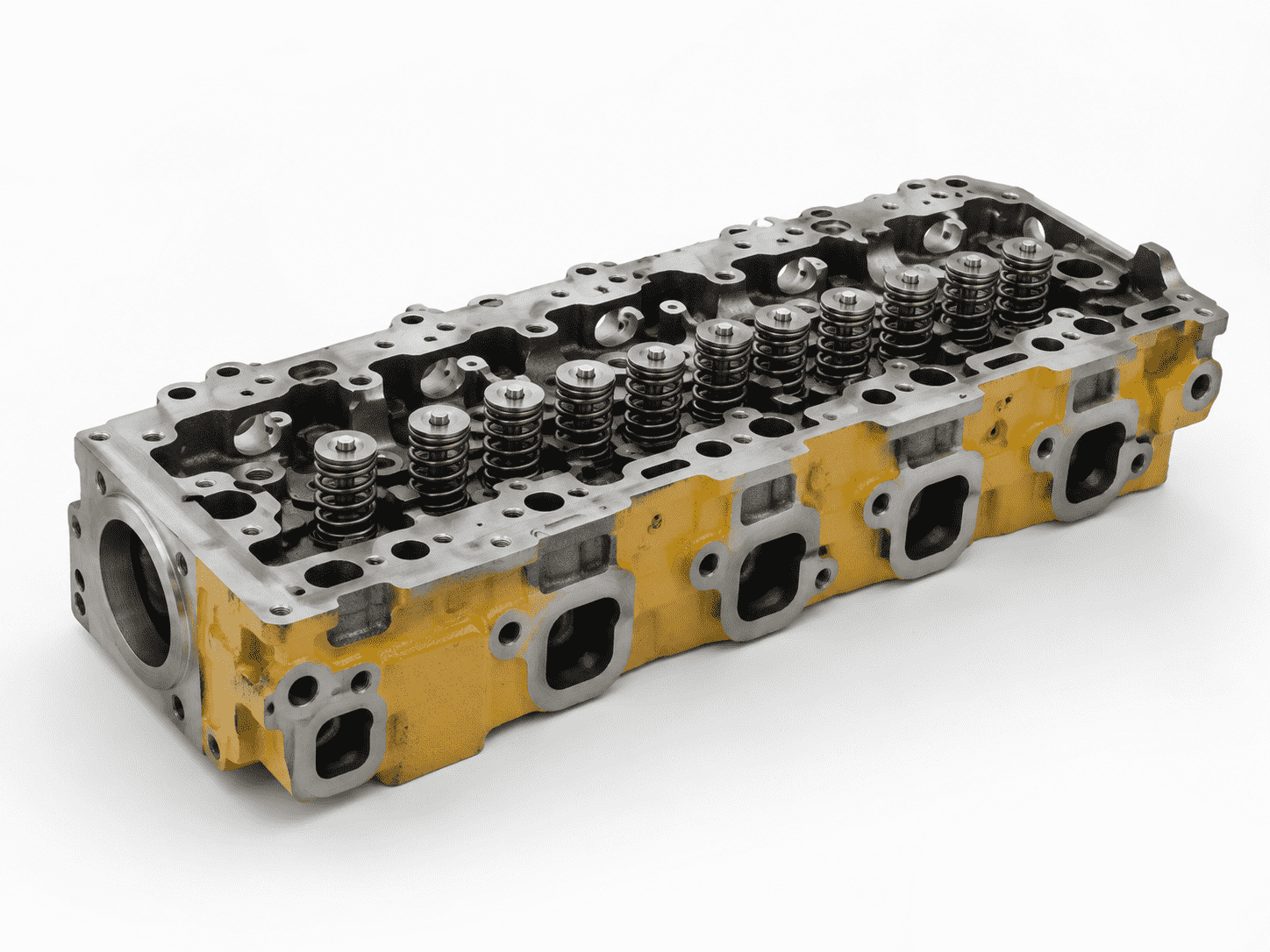

2. Montierter Zylinderkopf

Ein montierter Zylinderkopf enthält in der Regel mehr Komponenten als eine bloße Gussform, beispielsweise Ventile, Ventilfedern, Ventilführungen und zugehöriges Befestigungsmaterial. Die genaue Ausführung variiert jedoch weiterhin; daher sollte die Teileliste schriftlich vor Auftragserteilung bestätigt werden.

Diese Option kann die Vorbereitungszeit in der Werkstatt verkürzen, entbindet aber nicht von der Notwendigkeit einer Prüfung. Es müssen weiterhin die Ventilspielmaße, Dichtflächen, der Transportschutz sowie die Kompatibilität mit den vorhandenen Motorbauteilen überprüft werden.

3. Komplette Zylinderkopfmontage

Eine komplette Baugruppe kann die meisten für die Montage erforderlichen Teile umfassen, doch ist der Begriff „komplett“ kein universeller Standard. Einige Baugruppen enthalten Komponenten im Zusammenhang mit Einspritzventilen oder Kipphebeln, andere nicht. Käufer sollten daher eine detaillierte Verpackungsliste anfordern, statt sich allein auf den Begriff „komplett“ zu verlassen.

Einsatzgebiete für Caterpillar-Zylinderköpfe

Caterpillar-Dieselmotoren werden in einer breiten Palette von Geräten und industriellen Anwendungen eingesetzt. Ersatz-Zylinderköpfe können für Bagger, Lader, Bulldozer, Stromerzeuger, Lastkraftwagen, Industriemaschinen und andere schwerlastfähige Geräte erforderlich sein.

Allerdings sollten sowohl das Maschinenmodell als auch das Motormodell überprüft werden. Derselbe grundlegende Motorbaureihe kann je nach Anwendung oder Produktionszeitraum unterschiedliche Ausführungen aufweisen. Die Angabe des Maschinenmodells hilft dem Lieferanten, den Einsatzkontext zu verifizieren; die Motorkennzeichnungsdaten bleiben jedoch unverzichtbar.

Zu den am häufigsten angefragten Caterpillar-Motorbaureihen zählen 3116, 3126, 3304, 3306, 3406, C7, C9, C13, C15, C18 sowie weitere Motoren für industrielle und bautechnische Anwendungen. Verfügbarkeit und Konfiguration hängen vom genauen Motorbau ab.

Häufige Symptome eines beschädigten Zylinderkopfs

Ein defekter Zylinderkopf erzeugt nicht immer ein eindeutiges Symptom. Die gleichen Anzeichen können auch durch eine defekte Zylinderkopfdichtung, einen Kühlungssystemfehler, ein Einspritzventilproblem, ein Problem mit der Zylinderlaufbuchse oder eine falsche Montage verursacht werden. Die Diagnose sollte daher auf Inspektion und Tests statt auf Annahmen beruhen.

Mögliche Warnhinweise sind:

• Wiederholtes Überhitzen oder unerklärlicher Kühlmittelverlust
• Verbrennungsgas tritt in das Kühlsystem ein
• Weiße Abgasschwaden nach normalem Warmlaufen
• Verunreinigung von Öl und Kühlmittel
• Niedriger Kompressionsdruck in einem oder mehreren Zylindern
• Auftreten von Kühlmittel- oder Ölleckagen im Bereich der Kopfverbindung
• Unruhiger Motorlauf, Startschwierigkeiten oder Leistungsabfall
• Häufiges Versagen der Zylinderkopfdichtung nach vorheriger Reparatur

Bevor der Zylinderkopf ausgetauscht wird, prüfen Sie das Kühlsystem, den Zustand der Dichtung, den Zustand der Schrauben, die Oberfläche des Motorblocks, den Überstand der Laufbuchsen (falls zutreffend) sowie die Einbaugeschichte. Der Austausch allein des Zylinderkopfs löst kein Problem, das durch eine unebene Blockoberfläche, ein falsches Anziehverfahren oder nicht behobene Überhitzung verursacht wurde.

So identifizieren Sie den richtigen Caterpillar-Zylinderkopf

Die zuverlässigste Angebotsanfrage enthält mehrere Informationen. Wenn Sie diese zusammen versenden, verringern Sie den Kommunikationsaufwand hin und her und senken das Risiko, das falsche Teil zu erhalten.

Informationen, die Sie Ihrem Lieferanten senden sollten

1. Motormodell: z. B. 3116, 3126, 3306, 3406, C9 oder C15.
2. Motorseriennummer: fotografieren Sie – wenn möglich – die gesamte Identifikationsplatte.
3. Anordnungsnummer: dies kann helfen, verschiedene Ausführungen innerhalb derselben Motorenfamilie zu unterscheiden.
4. Original-Teilenummer: einschließlich veralteter oder Querverweisnummern, falls bekannt.
5. Gussnummer: fotografieren Sie alle sichtbaren Kennzeichnungen auf dem alten Zylinderkopf.
6. Maschinenmodell und Anwendung: bagger, Lader, Generator, Lkw oder Industrieanlagen.
7. Erforderliche Konfiguration: blanko, montiert oder komplett.
8. Menge und Bestimmungsland: nützlich für Lagerbestands- und Versandkalkulationen.

Verlassen Sie sich nicht ausschließlich auf Fotos, die nur von einer Seite aufgenommen wurden. Nützliche Fotos zeigen die Brennfläche, die Einlass- und Auslassseite, die Oberseite, den Einspritzdüsenbereich, das Typenschild sowie alle Gussmarkierungen.

Warum allein die Motorbaureihe möglicherweise nicht ausreicht

Motorfamilien können über Jahre hinweg in Produktion bleiben und in unterschiedlichen Konfigurationen geliefert werden. Änderungen können Ventile, Einspritzdüsen, Ansaug- und Abgasöffnungen, Kühlkanäle, Sensoren und Befestigungspunkte betreffen. Ein Motor, der lediglich als „Caterpillar 3126“ beschrieben wird, erfordert daher möglicherweise eine weitere Identifizierung, bevor der korrekte Zylinderkopf bestätigt werden kann.

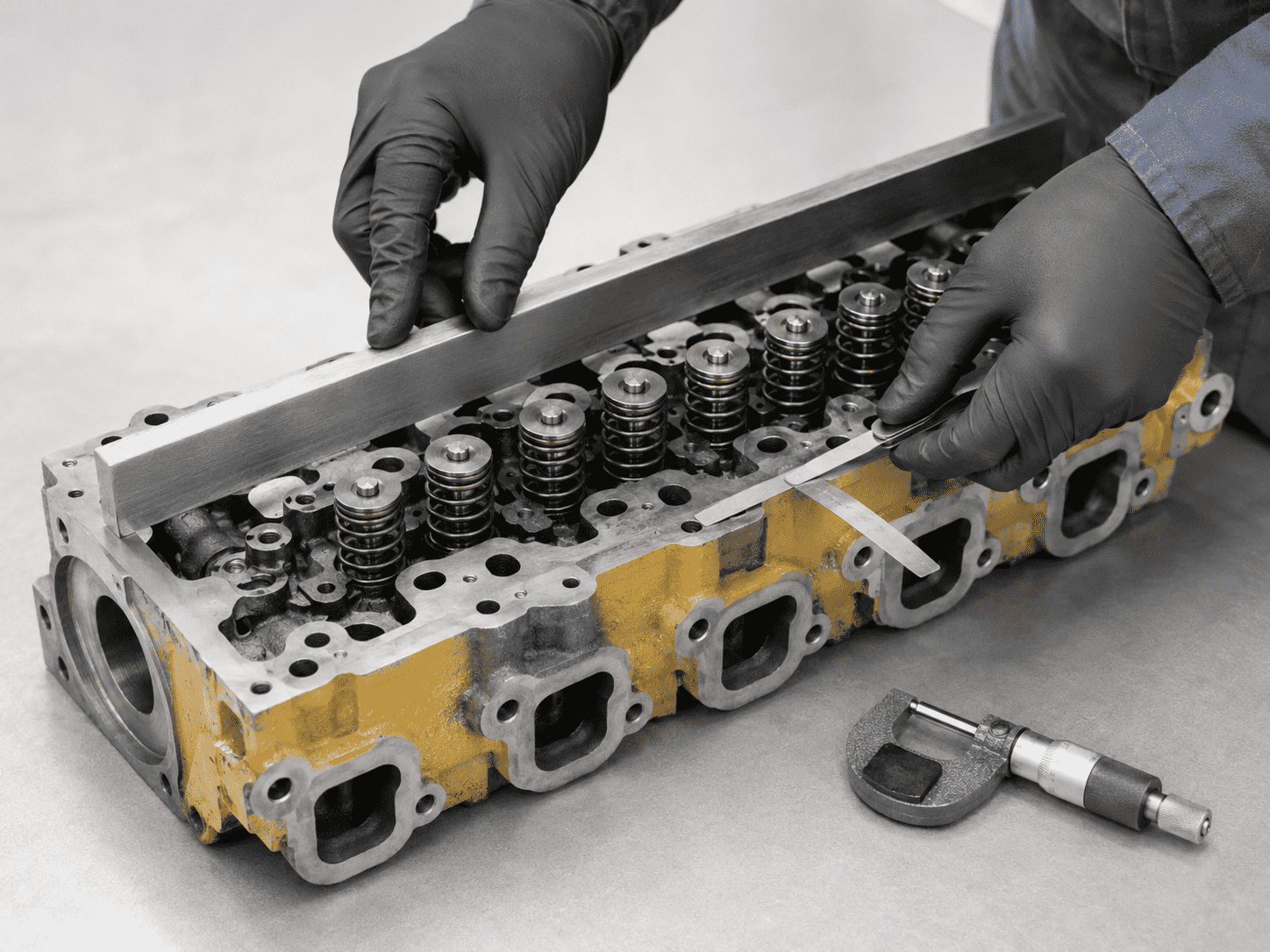

Was muss vor der Installation geprüft werden?

Auch ein neuer Ersatzzylinderkopf sollte vor der Montage sorgfältig geprüft werden. Beschädigungen durch den Versand, Fremdkörper, falsche Konfiguration oder eine Nichtübereinstimmung mit dem ausgebauten Teil müssen vor Beginn der Montage erkannt werden.

Eine praktische Eingangsprüfung sollte Folgendes umfassen:

• Vergleich der Teilenummern, Gussmarkierungen, Öffnungen, Bohrungen und Befestigungspunkte.
• Überprüfung der Dichtfläche auf sichtbare Beschädigungen.
• Bestätigung, dass alle bestellten Komponenten enthalten sind.
• Reinigen Sie die Kühl- und Ölkanäle gemäß der Werkstattanweisung.
• Überprüfen Sie die Zylinderkopfoberfläche (Blockdeck) und zugehörige Komponenten.
• Verwenden Sie die korrekte Dichtungsausführung und die vorgeschriebenen Verbindungselemente.
• Befolgen Sie die zutreffende Anziehreihenfolge und das vorgeschriebene Drehmomentverfahren.
• Beheben Sie die ursprüngliche Ursache für Überhitzung oder Schmierstoffversagen.

Die Einbaudaten müssen aus den korrekten Serviceinformationen für die jeweilige Motoranordnung stammen. Drehmomentwerte und Montageverfahren dürfen nicht geschätzt oder von einer anderen Motorausführung übernommen werden.

Sollten Sie den alten Zylinderkopf reparieren oder ihn austauschen?

Die Entscheidung hängt vom Ausmaß der Schäden und den Fähigkeiten der Maschinenwerkstatt ab. Ein wiederverwendbarer Zylinderkopf kann auf Dichtheit geprüft, auf Risse und Ebenheit untersucht sowie mit neuen Ventilen, Führungsbuchsen, Sitzringen oder anderen Komponenten überholt werden. Der Austausch ist praktischer, wenn die Gussteilkomponente stark gerissen, verformt, korrodiert, wiederholt repariert wurde oder eine zuverlässige Aufarbeitung nicht möglich ist.

Die Kosten sollten auf der Grundlage des gesamten Reparaturauftrags verglichen werden. Berücksichtigen Sie Bearbeitungskosten, Ersatzkomponenten, Arbeitskosten, Ausfallzeiten, Garantiebedingungen sowie das Risiko einer erneuten Reparatur. Ein niedriger Anschaffungspreis für die Reparatur kann sich als unwirtschaftlich erweisen, wenn der Zylinderkopf nicht in den geforderten Zustand zurückversetzt werden kann.

So bewerten Sie einen Caterpillar-Zylinderkopf-Lieferanten

Ein guter Lieferant sollte bei der Überprüfung der Passgenauigkeit behilflich sein, anstatt eine unvollständige Bestellung sofort zu akzeptieren. Stellen Sie vor dem Kauf die folgenden Fragen:

• Können Sie das Teil mithilfe der Motorseriennummer und Fotos verifizieren?
• Bezieht sich das Angebot auf einen blanken, montierten oder kompletten Zylinderkopf?
• Welche Teile sind im Lieferumfang enthalten?
• Ist der Artikel derzeit auf Lager?
• Welche Informationen zu Prüf- oder Qualitätskontrollmaßnahmen stehen zur Verfügung?
• Wie wird der Zylinderkopf beim internationalen Versand geschützt?
• Welche Informationen werden benötigt, falls ein Passgenauheitsproblem auftritt?

IZUMI ORIGINAL bietet eine breite Palette an ersatzteilen für Caterpillar-Motoren , darunter Komponenten für Generalüberholungen, Kolben, Zylinderlaufbuchsen, Kraftstoffsystemteile, Dichtungen und andere Motorenreparaturteile. Käufer können zudem das umfangreichere Sortiment an motorteilen durchsuchen oder Angaben zur Motoridentifikation zur Passgenauigkeitsprüfung zusenden.
